问：您好，我厂厂房3层总高约为15米，处理设施放置在顶楼。排气筒管径为1.5m，根据HJ/T397-2007中5.1.2需按不少于9倍管径设置竖管（下6d，上3d），风机高度大概是1.5米。则我厂需设置15米竖管。我厂位于广东沿海台风频发地区，楼顶空间非常有限，我厂计划按5.13条款设置6米的竖管烟囱。但在采样同时测定排气流量的需按照5.12条款设置采样口，以我厂的条件极难实现。我厂非常担心环保和安全问题，环保部门要求安装15米高竖管烟囱，事后安全部门要求拆。这种情况下我厂应如何设置采样口，可以同时满足测流量和浓度？
答：首先排气筒高度确认请参考《广东省大气污染物排放限值》（DB4427-2001）中3.10条款要求。其次，你厂排气筒设置应优先按照《固定源废气监测技术规范》（HJ/T397-2007）中5.1.2条款设置采样口；若测试现场空间位置有限，很难满足上诉要求，可按照HJ/T397-2007中第5.1.3条款 “采样断面与弯头等的距离至少是烟道直径的1.5倍”要求设置采样断面，并适当增加测点数量和采样频次，提高测量烟气流量准确度。关于VOCs废气排放采样口设置的条文及要求汇总
规范的VOCs排放口是科学监测、评价排污情况的前提，《大气污染防治法》明确规定排污单位要按国家规定设置排放口，不按规定设置是违法行为。排气筒符合规范的采样孔是环境监测、验收、监管等环保工作的基础，也是保障测试数据准确性、代表性的重要措施。那么国家有哪些规定呢？排放口又咋设置才符合要求呢？
1、 原国家环保总局《排污口规范化整治技术要求》（环监〔1996〕470号 ）
2、《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T16157-1996）
3、《固定源废气监测技术规范》（HJ/T397-2007）
4、《固定污染源烟气（SO2、NOX、颗粒物）排放连续监测技术规范》（HJ75-2017）
5、《大气污染物综合排放标准》（GB16297-1996）及相应行业排放标准
1、排放口设置遵循“便于采集样品、便于计量监测、便于日常现场监督检查”的原则。
2、排气筒（烟囱）应设置监测采样孔、采样平台和安全通道。
3、采样孔位置应优先选择在垂直管段和烟道负压区域。
4、采样孔位置应避开烟道弯头和断面急剧变化的部位，设置在距弯头、阀门、变径管下游方向不小于6倍烟道直径处，以及距上述部件上游方向不小于3倍烟道直径处。对矩形烟道，其当量直径D=2AB/（A+B），式中A、B为边长。
5、采样断面的气流速度≥5m/s。
6、在选定的测定位置上开设监测采样孔，采样孔法兰内径应不少于100mm，采样孔管长应在100mm-200mm之间为佳，不使用时应用法兰盲板密封。
7、采样平台为检测人员采样设置，应有足够的工作面积使工作人员安全、方便地操作。采样平台面积应＞6m2，周围设置1.2m以上的安全防护栏，采样平台面距采样孔约为0.5-1.5m。
8、采样平台应设置**性的电源（不少于2个10 A三孔插座，保证监测设备所需电力）。平台上方应建有防雨棚（防雨棚要求设置面积覆盖整个采样平台，安装照明）。采样平台易于人员到达，应建设监测安全通道。当平台设置离地面高度≥2m时，应建设通往平台的斜梯/Z字梯/旋梯，梯段宽度应不小于0.9m，爬梯的角度应不大于50度。
符合以下任意一项条件的需安装自动监控设施：
1、列入设区以上人民政府生态环境主管部门发布重点排污单位名录或污染源自动监控建设计划的。
2、环评及批复文件中要求安装自动监控的。
3、排污许可证载明排放口应实施自动监控的。
4、排污许可证申请和核发技术规范、排污单位自行监测技术指南等要求监测频次为自动监测的。
5、废气烟囱≥45m的。
6、火电、钢铁、水泥、铸造、焦化、碳素、玻璃、陶瓷、氮肥、石化、有色金属冶炼、原料药制造、农药等重点行业工业企业的所有集中式废气排放口。
7、企业正常生产情况下任意一项主要污染物（颗粒物/二氧化硫/氮氧化物）日均排放量≥10千克的排放口。
排气筒符合规范的采样孔是环境监测、验收、监管等环保工作的基础，也是保障测试数据准确性、代表性的重要措施。在上海市VOCs2.0的企业方案评估过程中，我们可以发现很多企业的排气筒采样孔的设置十分不规范，在弯管处设置采样孔的现象屡见不鲜，所以寻找选择合适合规的采样位置，成为了环保废气治理工程必须要考虑的重要问题，那究竟如何选择采样孔的位置呢？

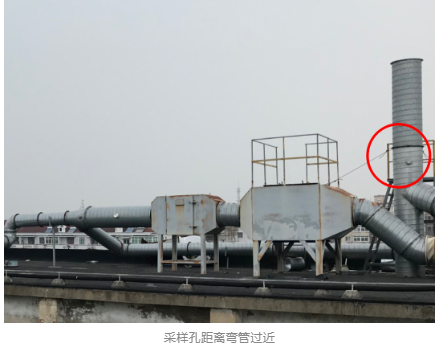

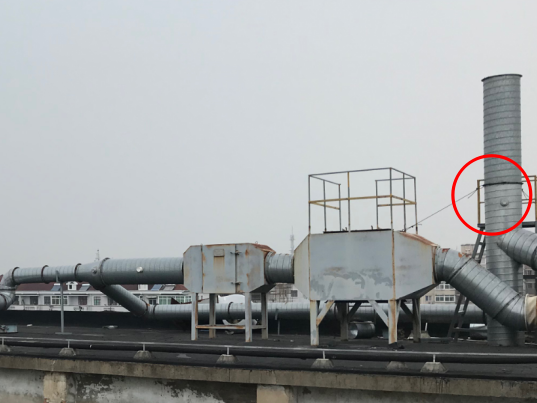

采样孔距离弯管过近

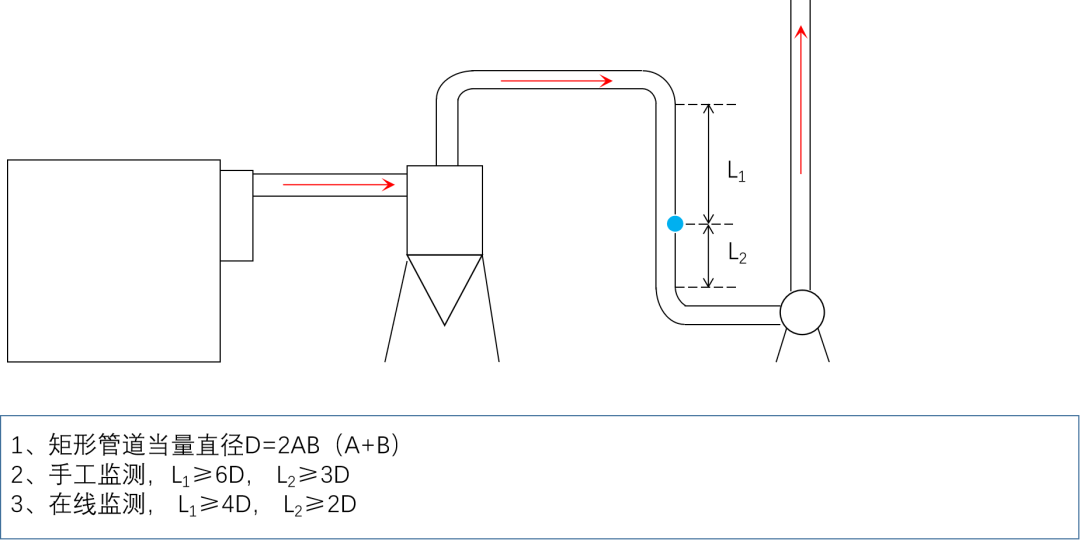

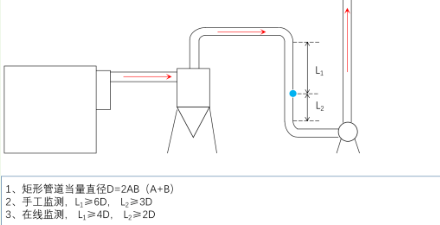

规范化采样孔示意图
1.手工监测——采样位置要求
《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T 16157-1996）对于手工监测有明确的纲领性规定：
►►
对于颗粒物采样和流量的测定，采样位置应优先选择在垂直管段，避开烟道弯头和断面急剧变化的部位，具体应设置在距弯头、阀门、变径管下游不小于6倍直径，和距上述部件上游方向不小于3倍直径处（对矩形烟道，取其当量直径，当量直径的计算方法D =2AB/(A+B)，A、B是矩形烟道的边长）。这也是我们经常说的“上3下6”。
►►
对于气态污染物采样，由于混合比较均匀，其采样位置可不受上述规定限制，但应避开涡流区。此外安全是前提，采样位置应对避开对测试人员操作有危险的场所。
2.手工监测——不满足要求时的应对措施
首先，把安全提到了**条，再次强调位置的选择应避开对测试人员操作有危险的场所；
其次，对于颗粒物采样和流量测定，重申了“上3下6”的要求，补充要求采样断面的气流速度*好在5m/s以上，对于气态污染物的要求则跟《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T 16157-1996）相同；
再次，细化了不满足要求时的应对措施，强化了可操作性，即“可选择比较适宜的管段采样，但采样断面与弯头的距离至少是烟道直径的1.5倍，并应适当增加测点的数量和采样频次”；
*后，提出了采样平台的面积、承重等要求。
3.在线监测——采样位置要求
首先是总的原则，采样位置应优先选择在垂直管段和烟道负压区域，确保样品的代表性；
其次，测定位置应避开烟道弯头和断面急剧变化的部位，对于颗粒物CEMS和流速CMS，应设置在距弯头、阀门、变径管下游方向≥4倍烟道直径，以及距上述部件上游方向≥2倍烟道直径处，即“上2下4”；对于气态污染物CEMS，应设置在距弯头、阀门、变径管下游方向≥2倍烟道直径，以及距上述部件上游方向≥0.5倍烟道直径处，即“上0.5下2”，对于矩形管道，按照前文的规则计算当量直径；
再次，标准要求，对于新建排放源，采样平台与排气装置应同步设计、同步建设，确保采样断面满足上述要求，对于现有排放源，如确实无法找到满足要求的采样位置，应尽可能选择在气流稳定的断面安装CEMS（烟气排放连续监测系统）采样或分析探头，并采取措施保证监测断面烟气分布相对均匀；
为强化可操作性，标准还提出了烟气分布均匀程度的判定方法（相对均方根σr法）；
*后，提出CEMS不宜安装在烟道内烟气流速＜5m/s的位置。
4.手工参比方法——采样位置要求
首先，参比方法的采样位置应位于CEMS监测断面下游；
其次，参比方法的采样孔位置和数目按照GB/T 16157-1996的要求确定，当然，也应考虑符合HJ/T397的要求。
*后，在互不影响测量的前提下，参比方法采样孔应尽可能靠近CEMS监测断面。
来源：环保365公众号
